Sistemas antivibración STIHL: Trabajo más saludable y preciso
Aquellos que trabajan con herramientas de motor durante largos periodos de tiempo saben apreciar un sistema antivibración (sistema AV). Aquí te lo presentamos en detalle.
11.09.2024
Resumen: Sistema antivibración
- Desacoplamiento de los puntos de agarre de la máquina de la cadena cinemática para reducir las vibraciones
- Interacción compleja de los elementos de amortiguación en el sistema AV
- Óptimo para trabajos de bajo esfuerzo y que no sobrecargan los músculos, por ejemplo, en silvicultura, paisajismo y obras
- Diferentes requisitos para las máquinas a gasolina, batería y eléctricas
- El sistema AV es un elemento importante para el cumplimiento de las directrices de salud y seguridad en el trabajo
¿Qué hace un sistema antivibración?
La estructura y el efecto del sistema antivibración son básicamente los mismos en todas las máquinas STIHL: El sistema antivibración desacopla los puntos de agarre de la máquina de la cadena cinemática y reduce así las vibraciones. También se ha diseñado para cumplir con los estándares de salud y seguridad que se centran específicamente en la exposición a las vibraciones.
El sistema antivibración STIHL es un sistema perfectamente equilibrado en el que los componentes del accionamiento, las asas y los elementos AV (de acero, goma o la combinación de ambos) están perfectamente armonizados entre sí. Se aplica la regla general: Si bien los sistemas AV blandos pueden aislar de forma excelente las vibraciones, a veces también pueden tener un efecto retroactivo no deseado en el manejo de la máquina. Por lo tanto, el comportamiento de la máquina se optimiza con ayuda de un ordenador para cada equipo en su uso real.
En STIHL siempre nos orientamos por las necesidades de los clientes y nos beneficiamos de nuestra larga experiencia. De este modo, los sistemas antivibración siempre están adaptados al mercado.
El corazón del sistema antivibración
En el núcleo de cada sistema antivibración se encuentran los elementos de amortiguación. Están hechos de goma, acero o una combinación de ambos materiales. En STIHL es posible realizar adaptaciones individuales a la estructura requerida: combinamos nuestros elementos de amortiguación con un complejo sistema de topes de goma y de espuma dura.
Los siguientes vídeos muestran de forma gráfica cómo la interacción de los elementos amortiguadores reduce las vibraciones en el trabajo.
Sistemas antivibración en diferentes accionamientos
Las máquinas a motor STIHL funcionan con gasolina, batería o electricidad. Los requisitos del sistema antivibración instalado en la máquina varían en función del accionamiento.
Las máquinas a gasolina STIHL (y todos los demás fabricantes) se accionan mediante la combustión de combustible en la cámara de combustión. La combustión pone en movimiento el pistón, la biela y el cigüeñal. Estas piezas móviles son masas oscilantes cuyos movimientos de vaivén se transmiten a la cubierta de la máquina y, por lo tanto, también a los puntos de agarre por los que los operadores sostienen la máquina.
Si se supera un determinado número de revoluciones (la llamada velocidad de acoplamiento), el movimiento de rotación del cigüeñal se transmite a la herramienta (por ejemplo, el disco de corte de una tronzadora, la cadena de una motosierra o la cuchilla de una desbrozadora), lo que provoca vibraciones adicionales.
Estos movimientos, junto con los posibles desequilibrios de la máquina y la reacción de la herramienta en su interacción con la pieza y el entorno, generan una gama de vibraciones que el sistema AV utilizado puede mantener lejos del operador de la máquina.
Las máquinas eléctricas y a batería se accionan mediante un motor eléctrico que no necesita las masas oscilantes que se encuentran en los motores a gasolina. Las vibraciones se producen principalmente por el movimiento de la herramienta, posibles desequilibrios y la interacción con la pieza y el entorno. Por lo tanto, el uso de un sistema antivibración también tiene sentido en las máquinas que funcionan con batería.
Máquinas profesionales STIHL con sistema AV

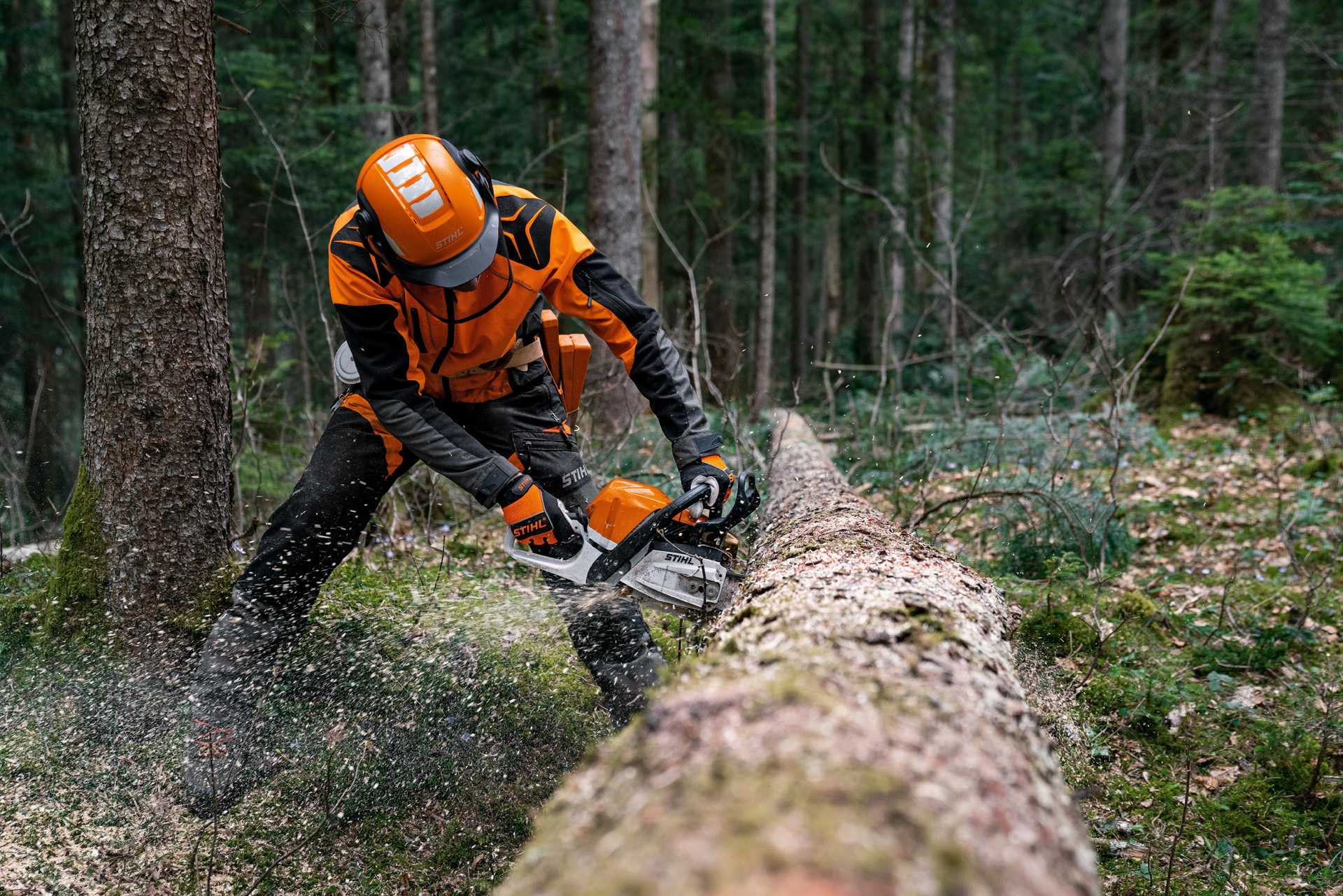

El sistema AV protege los músculos y las articulaciones al utilizar las motosierras STIHL.
Motosierras con AV en el bosque
Una manipulación precisa es esencial para el trabajo forestal. Por ello, todas las motosierras STIHL a gasolina disponen de un sistema AV.

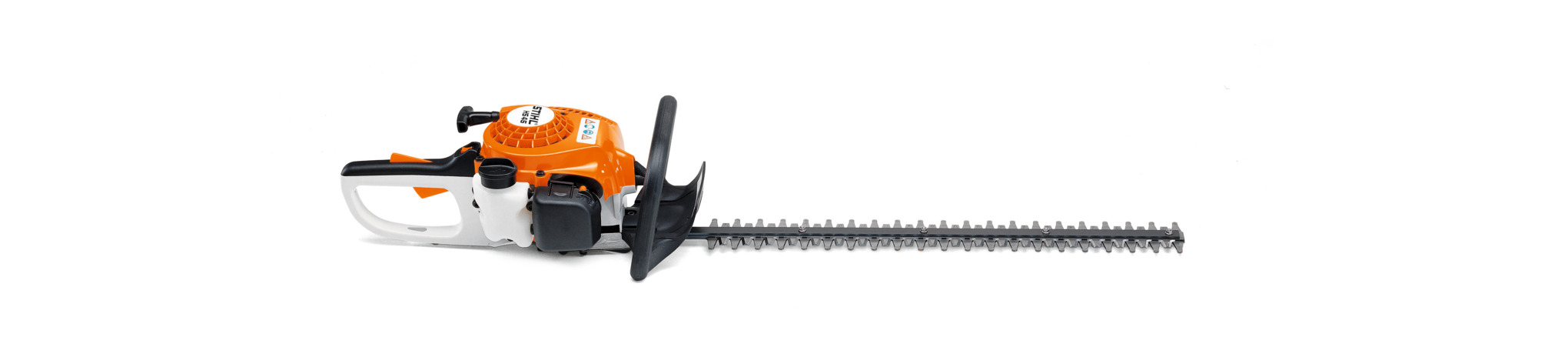

Con el cortasetos STIHL HS 45 puedes trabajar sin cansarte.
Máquinas AV les para jardinería y paisajismo
En la jardinería y el paisajismo, los potentes motores garantizan un rápido progreso del trabajo. Las máquinas con sistema AV reducen la vibración del motor y, por lo tanto, permiten trabajar sin esfuerzo, por ejemplo, con la desbrozadora STIHL FS 235, el soplador STIHL BG 86 o la cortasetos STIHL HS 45.
El sistema AV reduce las vibraciones del motor de la tronzadora.
Máquinas AV: uso en la construcción
Cortes precisos de hormigón, asfalto, piedra, acero de construcción o tubos con la tronzadora a gasolina STIHL TS 420. Su sistema AV reduce considerablemente las vibraciones transmitidas por parte del motor, para un trabajo sin esfuerzo incluso en usos prolongados.
Sistemas antivibración en máquinas STIHL: nuestra selección
En las motosierras STIHL, el mango y la empuñadura trasera están desacoplados del motor mediante el sistema antivibración. El sistema AV también desacopla los estímulos del proceso de serrado. Este diseño lo encontrarás en todas las motosierras de gasolina STIHL.
Nuestras desmalezadoras/desbrozadoras cuentan con diferentes sistemas antivibración que mejoran el trabajo con las máquinas. Encontrarás tanto sistemas que desacoplan la empuñadura del motor como sistemas en los que las empuñaduras, incluido el vástago, están desacopladas del motor.
Los sistemas antivibración de las tronzadoras a gasolina STIHL tienen en principio una estructura similar a la de los sistemas de las motosierras.
Los sopladores a gasolina STIHL no tienen sistema antivibración. Los grandes tienen uno similar al sistema antivibración de las tronzadoras y motosierras.
Los cortasetos profesionales a gasolina STIHL disponen de un sistema antivibración, y el nuevo HSA 07/06 a batería también. En los cortasetos, el uso de un sistema antivibración no solo reduce las vibraciones, sino que también tiene un efecto positivo en el nivel de ruido de la máquina.
Sistemas antivibración y directrices de salud y seguridad en el trabajo
Lo que significa un sistema antivibración para los operadores de las máquinas es bastante claro: más comodidad en el manejo de la máquina. Sin embargo, los sistemas antivibración también son un elemento importante de la salud y la seguridad en el trabajo para los empresarios.
Esto se puede cumplir mediante diferentes métodos: O bien durante un tiempo de trabajo diario máximo permitido con el equipo o si no se alcanza un límite de vibración que permita trabajar con el equipo sin límite de tiempo. Por lo tanto, un sistema antivibración sirve para cumplir con las directrices de vibración durante los periodos de funcionamiento diarios relevantes para los profesionales.
En STIHL, el nivel de vibración de cada máquina se mide con precisión.
Directiva sobre Vibraciones en el Trabajo
Hemos resumido para ti la información básica sobre la Directiva sobre Vibraciones (2002/44/CE) para vibraciones en manos y brazos, así como consejos útiles para su aplicación por parte de los trabajadores.
Además, te proporcionamos una ayuda de cálculo para determinar la carga de vibración diaria, así como los datos de vibración para las máquinas STIHL.
El sistema antivibración STIHL: el origen
Nuestro sistema antivibración se encuentra en todas las máquinas STIHL en las que se producen vibraciones elevadas debido a la propulsión. Esto afecta a muchas máquinas, desde la motosierra hasta la desmalezadora/desbrozadora, pasando por la tronzadora y el cortasetos. Sin embargo, lo que hoy en día proporciona el máximo confort y protección de la salud a los usuarios de máquinas STIHL tiene sus orígenes en una motosierra.
Más exactamente: en el legendario STIHL Contra. Cuando salió al mercado en 1959, fue la primera sierra que se utilizó para talar y podar árboles. Pero en el momento de la introducción, nadie lo sabía realmente: las elevadas vibraciones que se producen en las máquinas, en caso de uso regular y especialmente en combinación con el frío, pueden provocar fuertes problemas de circulación sanguínea en los dedos de los usuarios, lo que se conoce como enfermedad de los dedos blancos.
Para solucionar este problema, STIHL comenzó a investigar y desarrollar un sistema antivibración para motosierras, cuya patente se registró en 1964.
Este sistema antivibración se caracterizaba por el desacoplamiento de las empuñaduras del motor mediante elementos de goma. Un año más tarde, el sistema antivibración ya formaba parte del equipamiento de serie de la nueva STIHL Contra y, en 1967, la motosierra 041AV ya se ofrecía con un sistema antivibración de manillar totalmente integrado. Consistía en un carburador y un filtro de aire con una pieza de fundición de magnesio en la que estaba colocada la empuñadura trasera. Este sistema AV se siguió desarrollando muy rápidamente y, con adaptaciones, se transfirió a otros grupos de productos.
Por cierto, hoy en día, la enfermedad de los dedos blancos ya no es una enfermedad típica de los trabajadores forestales, gracias a la combinación de la calefacción del mango y el sistema antivibración en las máquinas STIHL.
